[DICA] Personalização de Etiquetas no Gráfico de Barras

Nesse artigo, mostraremos um pouco sobre personalização de etiquetas no gráfico de barras montando um gráfico de top 10 de Clientes por Faturamento, dessa maneira:

Passo a Passo:

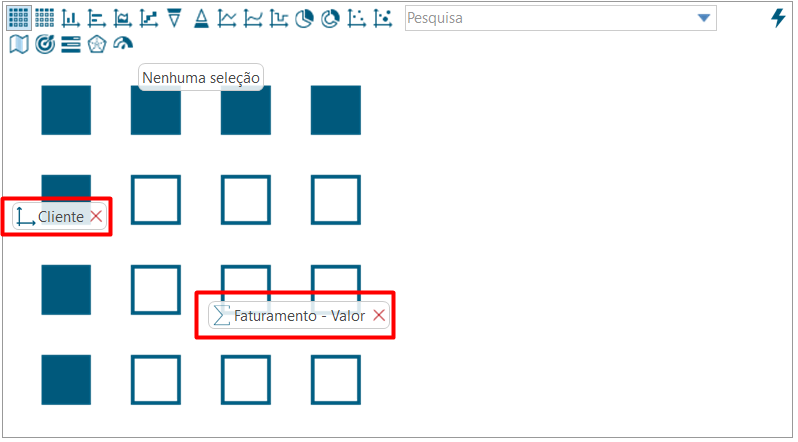

1- Primeiramente, vamos criar uma tabela cruzada usando a dimensão "Cliente" e a medida "Faturamento - Valor";

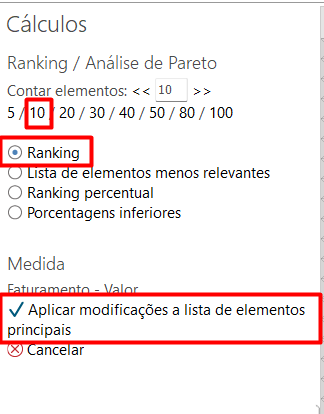

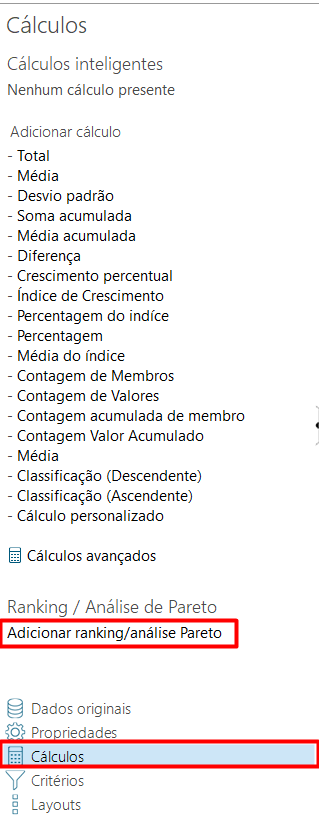

2.a- Agora com a tabela criada, vamos na aba de "Cálculos" e em seguida adicionar um ranking de 10 elementos para termos o nosso top 10;

2.b- Após isso, novamente na aba de cálculos, vamos adicionar um cálculo padrão do TARGIT de Porcentagem, dessa forma:

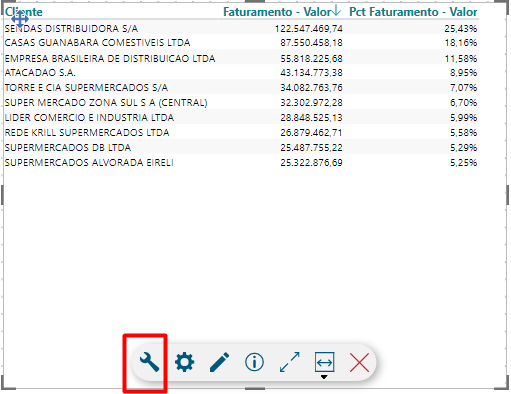

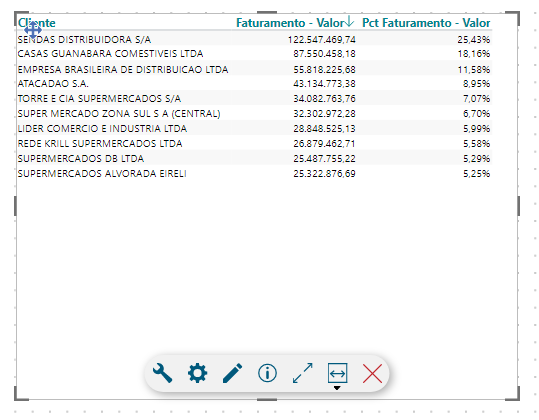

2.c- Dessa forma, nosso gráfico ficará assim:

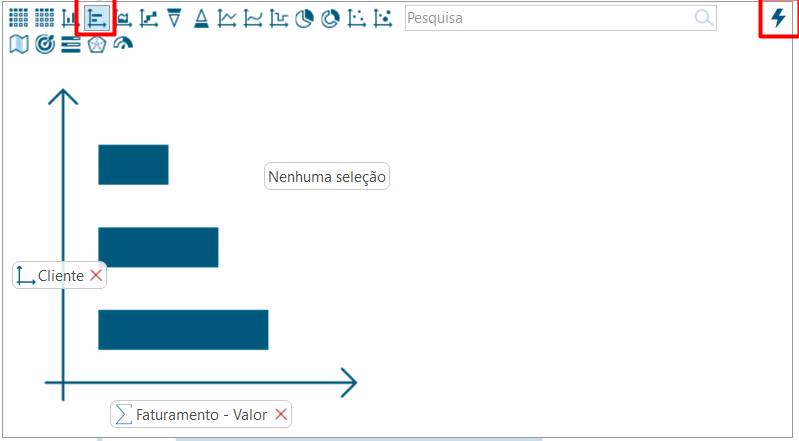

3- Agora iremos transformar nosso gráfico em uma tabela cruzada, indo em definir e após isso selecionando a opção de gráfico de barras:

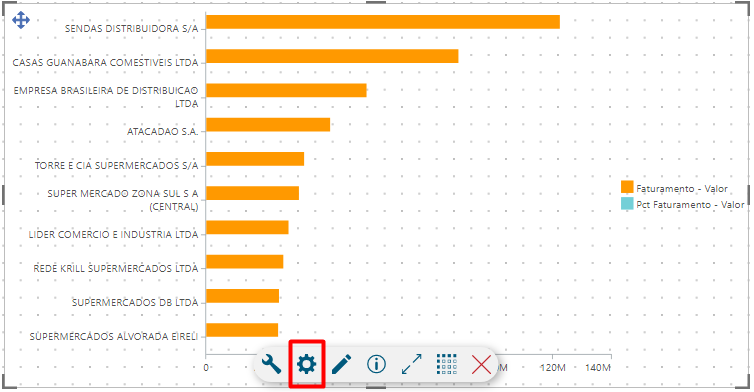

4- Já com o gráfico de barras, vamos alterar algumas coisas nas propriedades dele agora:

4.a- Na aba "Gráfico", vamos mudar o título e mudar a "Largura da barra" para " Estreita":

4.b- Na aba "Etiquetas", primeiramente vamos esconder as legendas:

4.c- Vamos desmarcar o checkbox "Aplicar a todos";

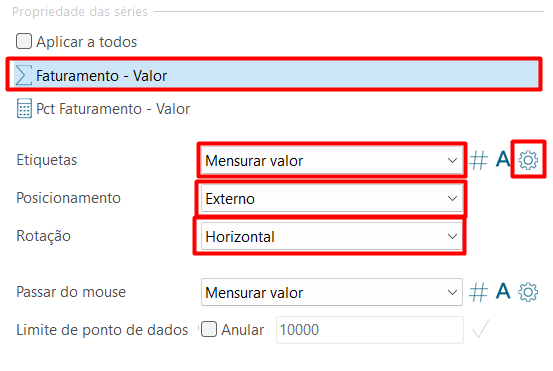

4.d- Nessa mesma parte, vamos selecionar a opção "Faturamento - Valor", e logo abaixo na opção "Etiquetas" selecionar "Mensurar valor", na opção "Posicionamento" selecionar "Externo" e na opção "Rotação" selecionar "Horizontal", em seguida clicar na engrenagem destacada na opção "Etiquetas";

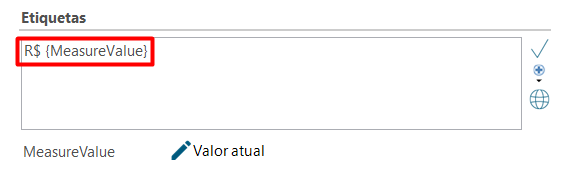

4.e- Já na aba de editar, vamos adicionar um "R$ " na frente de "{MeasureValue}" (Essa parte vai deixar os valores de Faturamento em reais);

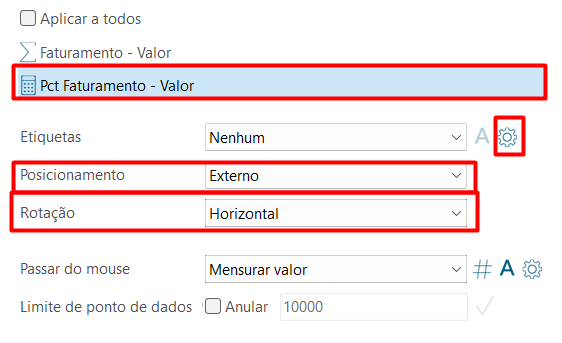

4.f- Voltando a aba "Etiquetas", vamos selecionar dessa vez a opção "Pct Faturamento - Valor" e mudar "Posicionamento" para "Externo" e "Rotação" para "Horizontal", após isso vamos clicar na engrenagem da opção "Etiquetas";

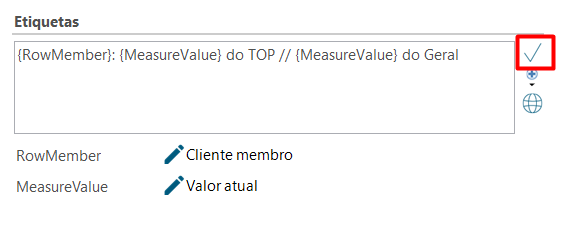

4.g- Já na parte de edição, vamos inserir o seguinte texto e confirmar:

"{RowMember}: {MeasureValue} do TOP // {MeasureValue} do Geral"

Onde "RowMember" se refere ao nome do cliente da linha respectiva, e "MeasureValue" se refere ao valor da porcentagem;

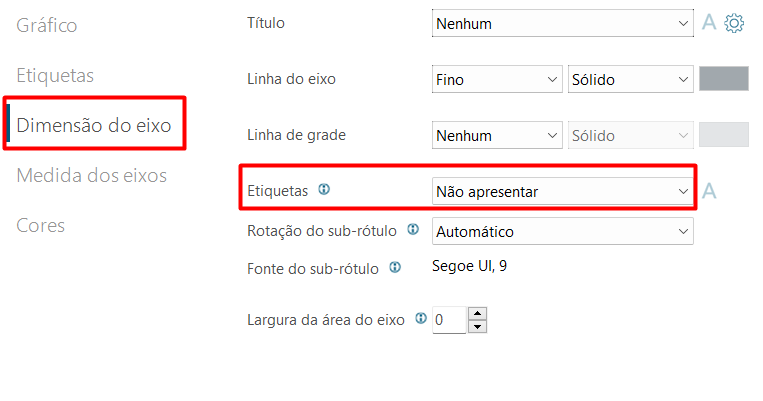

4.h- Agora vamos na aba "Dimensão do eixo" e na linha "Etiquetas" mudar para a opção "Não apresentar";

4.i- Na aba "Medida dos eixos", vamos fazer a mesma alteração:

Bônus: Caso queira, pode mudar a cor do gráfico na aba "Cores";

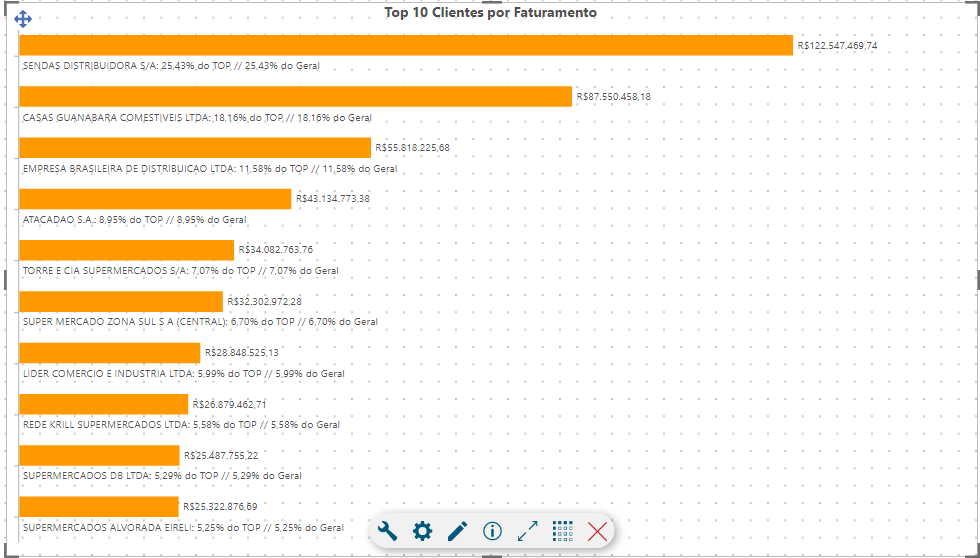

Dessa forma, temos nosso gráfico de Top 10 Clientes por Faturamento personalizado:
